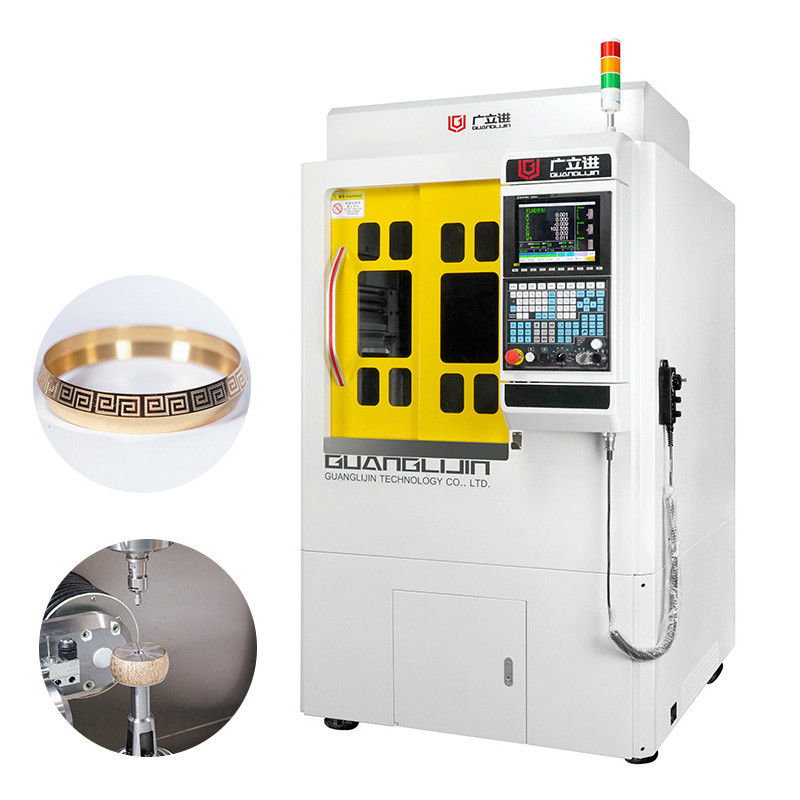

Πλήρως αυτόματο σύστημα αλλαγής εργαλείων (Κυρήρυξη)
"Το περιοδικό έξυπνων εργαλείων επιτρέπει τη μετάβαση δεύτερου επιπέδου, ολοκληρώνοντας περίπλοκες διαδικασίες χωρίς διακοπές"
→ Ενεργοποιεί αυτόματη εναλλαγή μεταξύ εργαλείων χαρακτικής, κοπτήρων, τρυπών και κεφαλών γυαλισμού στο ίδιο εργασιακό κομμάτι.Τεχνουργία μοτίβων, κοπή σχισμάτων, μικροτρύπανση και τελική επεξεργασία καμπυλών επιφανειών- αυξάνει δραματικά την παραγωγική αποτελεσματικότητα για περίπλοκα κοσμήματα (π.χ. κεφαλές δαχτυλιδιών με διαμάντια, πριονισμένα μενταγιόν).
Επεξεργασία υπερ-ελευθερίας 7 άξων (επαναστατική δομή)
"360° Απαλλαγμένη από νεκρή γωνία χαρακτική ακρίβειας, επαναπροσδιορίζοντας τα όρια του σχεδιασμού"*
→ Εκτελεί χωρίς προσπάθειαΓλυπτογραφία σε βαθιά ανάγλυφα(π.χ. επιγραφές στο εσωτερικό τοίχου βραχιόλι) καιθέσεις ρύθμισης ακραίας γωνίας(π.χ. ακανόνιστες πλακέτες από πολύτιμους λίθους)
→ Βελτιστοποιεί τις διαδρομές εργαλείων για την πρόληψη συγκρούσεων, ενισχύοντας παράλληλα την ακρίβειαΥπερτελές υφές(π.χ. μοτίβα τρίχας, μοτίβα φτερών).
6 άξονες ταυτόχρονη πολυγωνική χαρακτική και αλεύριση (υψηλής ακρίβειας σχηματισμός)
"Καταγραφές επιφάνειας που ακολουθούν το περίγραμμα, αναπαράγουν λεπτομέρειες σε κλίμακα χιλιοστών"
→ ΑποτελέσματαΣυνεπής χαρακτική ακρίβειαςσε περίπλοκες καμπυλωτές επιφάνειες (π.χ. καμπυλωτές λωρίδες δακτυλίων, κυματιστές αλυσίδες), με εξάλειψη της στρέβλωσης της επίπεδης προβολής.
→ ΥποστηρίζειΤρίχωση σε επίπεδο μικρομυκλίωνγια την ακριβή κατασκευή μοντέλων κεριού, μεταλλικών ρυθμίσεων και κρυμμένων κλείστρων.
Τεχνική κατασκευή κλειστού κύκλου (αύξηση της αποτελεσματικότητας και μείωση του κόστους)
→ Ο βελτιστοποίηση του δρόμου 7 άξων μειώνει την αδρανή κίνηση, μειώνοντας σημαντικάΠοσοστά για το παλιομετάλλευμα πολύτιμων μετάλλων.
→ Αυτόματη αλλαγή εργαλείου + περικοπές συγχρονισμού παρτίδαςκατανάλωση ενέργειας ανά μονάδα, επιτρέποντας 24 συνεχή παραγωγή.
Τεχνικές παραμέτρους:
| - Όχι, όχι, όχι. |
Άρθρο |
Λεπτομέρειες |
| 1 |
Μειωτής άξονα |
Άλφα, Γερμανία |
ονομαστική ροπή 88,9 ν.μ.,
Μέγιστη στιγμιαία ροπή 312n.m.
Ονομαστική ταχύτητα 43 στροφές ανά λεπτό, μέγιστη ταχύτητα 85 στροφές ανά λεπτό |
| 2 |
Μειωτής άξονα Β |
Άλφα, Γερμανία |
Δομική ροπή 44,6 ν.μ.,
Μέγιστη στιγμιαία ροπή 156n.m.
Ονομαστική ταχύτητα 43 στροφές ανά λεπτό, μέγιστη ταχύτητα 85 στροφές ανά λεπτό |
| 3 |
Μειωτής άξονα C |
Ιαπωνία |
ονομαστική ροπή 12,7n.m,
Μέγιστη στιγμιαία ροπή 44.6nm,
Ονομαστική ταχύτητα 300 στροφές ανά λεπτό, μέγιστη ταχύτητα 600 στροφές ανά λεπτό |
| 4 |
Συστατικά της μετάδοσης |
Rexroth, Γερμανία |
Επαναληψιμότητα: +/- 0,005 mm |
| 5 |
Λειτουργία |
Σύστημα SYNTEC |
Κουτί λειτουργίας οθόνης 220MA-10,4 ιντσών |
| 6 |
Σερβοκινητήρας |
|
200w/400w/750w |
| 7 |
Στρίψιμο |
ηλεκτρικό |
3.7kw, μέγιστη ταχύτητα 45000 στροφές/ώρα
ψύξη νερού με συναγερμό ροής |
| 8 |
Επιστημονικό περιοδικό εργαλείων |
Υπηρεσιακή κίνηση |
Μέχρι 22 εργαλεία |
| 9 |
Κρατητής εργαλείων |
|
HSK E25 |
| 10 |
Τράβηγμα κολετσιού |
|
ΕΡ-16 |
| 11 |
Λιπαντική |
|
Χρονολόγηση αυτόματης λιπαντικής |
| 12 |
Εργασιακή επίπεδεια |
|
+/- 0,005 mm |
| 13 |
Στροφή στον άξονα Χ |
|
500 χιλιοστά |
| 14 |
Στροφή άξονα Y |
|
160 χιλιοστά |
| 15 |
Στροφή άξονα Z |
|
200 χιλιοστά |
| 16 |
Βάρος σώματος |
|
1.8 τόνους |
| 17 |
Η μπροστινή πόρτα |
|
άνοιγμα |
| 18 |
Διάταξη (mm) |
κύριο σώμα |
1060 πλάτος*1300 βάθος*2100 ύψος |
| 19 |
Απαιτούμενη ισχύς |
Τριφογενής |
380v/50hz |
|
Υποστήριξη και υπηρεσίες:
Τεχνική υποστήριξη
Εγκατάσταση
Εκπαίδευση
Διατήρηση
Ανάλυση προβλημάτων
Αναβάθμιση λογισμικού
Συσκευή και αποστολή:
Καθαρισμός ξύλινης θήκης με τη θάλασσα ή τον αέρα
Γενικά ερωτήματα:
Ε: Είστε έμπορος ή κατασκευαστής;
Α: Εμείς, η Guanglijin, είμαστε κατασκευαστής μηχανής CNC CAD / CAM με πάνω από 20 χρόνια εμπειρίας.
Ε: Από πού είσαι;
Α: Είμαστε από το Σενζέν της Κίνας, μια από τις πιο δημιουργικές πόλεις στον κόσμο.
Ε: Παρέχετε υποστήριξη ή υπηρεσίες στο εξωτερικό;
Α: Ναι, έχουμε μια τεχνική ομάδα που μπορεί να ταξιδέψει στο εξωτερικό για να κάνει παγκόσμια εξυπηρέτηση και υποστήριξη.
Ε: Έχει αυτό το μηχάνημα κάποια πιστοποίηση;
Α: Τα μηχανήματα μας είναι πιστοποιημένα CE.
