Χαρακτηριστικά Προϊόντος:

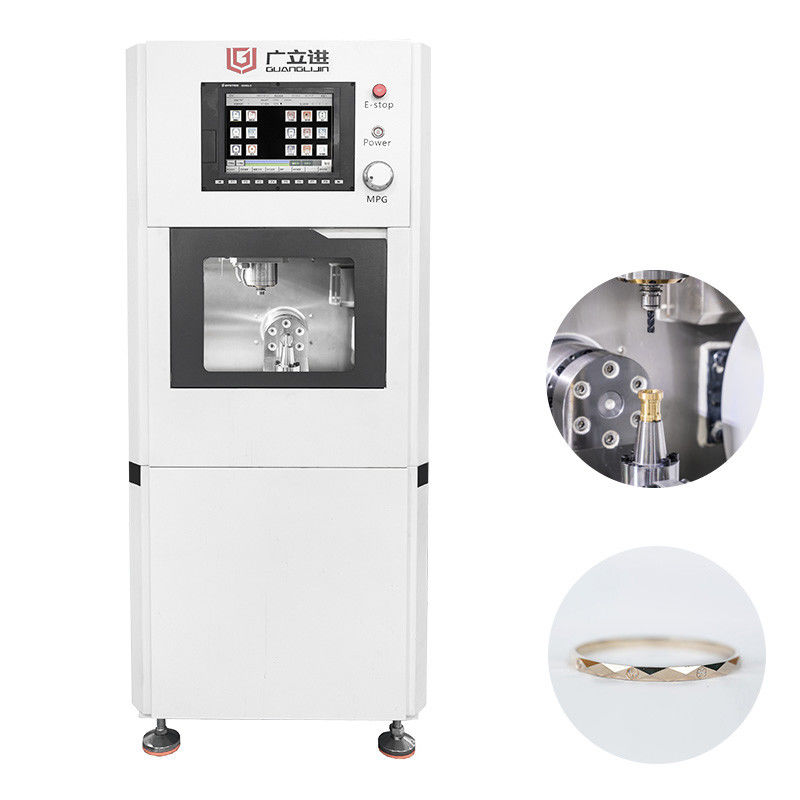

Αυτή η μηχανή κατασκευής κοσμημάτων υψηλής απόδοσης έχει σχεδιαστεί για την κατεργασία μικρών, περίπλοκων εξαρτημάτων με ακρίβεια, προσφέροντας εξαιρετική ακρίβεια, σταθερότητα και αποτελεσματικότητα.
Βασικά Χαρακτηριστικά
Σχεδιασμός Ειδικός για τη Βιομηχανία
Βελτιστοποιημένο για επεξεργασία πολύτιμων μετάλλων με ποσοστό χρήσης υλικού που υπερβαίνει το 99,95%
Ιδανικό για κατεργασία χρυσού, πλατίνας και άλλων πολύτιμων μετάλλων με ακρίβεια
Εξαιρετική Μηχανική Απόδοση
Μονολιθική κατασκευή από χυτοσίδηρο εξασφαλίζει απόσβεση κραδασμών και μακροχρόνια ακρίβεια
Άξονες 4ης/5ης γενιάς εξοπλισμένοι με ιαπωνικούς μειωτήρες ακριβείας (ακρίβεια τοποθέτησης ±0,003mm)
Γερμανικές βίδες μπάλας Rexroth και γραμμικοί οδηγοί για ανώτερο έλεγχο κίνησης
Έξυπνο Σύστημα Μηχανουργικής Επεξεργασίας
Έξυπνο σύστημα ελέγχου Lenake
Βιομηχανική οθόνη αφής 10,4" για φιλική προς το χρήστη λειτουργία
Πλήρως κλειστός σερβο-οδηγούμενος αποθηκευτής εργαλείων (12 θέσεων) με αλλαγή εργαλείων 5-6 δευτερολέπτων
Τεχνικές Προδιαγραφές
Ταχύτητα Ατράκτου: 60.000 RPM (με υδρόψυξη)
Ακρίβεια Τοποθέτησης: ±0,005mm
Διαδρομή Εργασίας: X-220mm / Y-105mm / Z-115mm
Διαστάσεις Μηχανής: 620×740×1520mm (Π×Β×Υ)
Εφαρμογές
Κατασκευή κοσμημάτων (δαχτυλίδια, μενταγιόν, βραχιόλια, κ.λπ.)
Εξαρτήματα ακριβείας από πολύτιμα μέταλλα
Κατάλληλο για εργαστήρια κοσμημάτων, κέντρα κατασκευής και καταστήματα εξατομίκευσης υψηλής ποιότητας
Σημείωση: Λειτουργεί με παροχή ρεύματος 220V/50Hz. Βάρος μηχανής: 500kg. Περιλαμβάνει πόρτες ασφαλείας και αυτόματο σύστημα λίπανσης.
Προαιρετικές διαμορφώσεις διαθέσιμες για συγκεκριμένες απαιτήσεις επεξεργασίας.
Τεχνικές Παράμετροι:
| Αρ. |
Είδος |
Λεπτομέρειες |
| 1 |
Μειωτήρας άξονα B |
Alpha, Γερμανία |
Ονομαστική ροπή 44,6n.m,
Στιγμιαία μέγιστη ροπή 156n.m,
Ονομαστική ταχύτητα 43 rpm, μέγιστη ταχύτητα 85 rpm |
| 2 |
Μειωτήρας άξονα C |
Ιαπωνία |
Ονομαστική ροπή 6,4n.m,
Στιγμιαία μέγιστη ροπή 22,3n.m,
Ονομαστική ταχύτητα 300 rpm, μέγιστη ταχύτητα 600 rpm |
| 3 |
Εξαρτήματα μετάδοσης |
Rexroth, Γερμανία |
Επαναληψιμότητα: +/-0,005mm |
| 4 |
Λειτουργία |
Σύστημα SYNTEC |
Οθόνη αφής 10,4'' |
| 5 |
Σερβοκινητήρας |
|
400w/ 200w |
| 6 |
Άτρακτος |
ηλεκτρική |
2,5kw, μέγιστη ταχύτητα 60000 rpm
υδρόψυξη με συναγερμό ροής |
| 7 |
Αποθηκευτής εργαλείων |
σερβο-οδήγηση |
Έως 12 εργαλεία |
| 8 |
Θήκη εργαλείων |
|
ISO 10 |
| 9 |
Τσοκ |
|
ER-11 |
| 10 |
Λίπανση |
|
Χρονισμένη αυτόματη λίπανση |
| 11 |
Επίπεδο εργασίας |
|
+/-0,005mm |
| 12 |
Διαδρομή άξονα X |
|
220mm |
| 13 |
Διαδρομή άξονα Y |
|
105mm |
| 14 |
Διαδρομή άξονα Z |
|
115mm |
| 15 |
Βάρος σώματος |
|
0,5 τόνοι |
| 16 |
Μπροστινή πόρτα |
|
μονή ανοιγόμενη πόρτα |
| 17 |
Διάταξη (mm) |
κύριο σώμα |
620 πλάτος*740 βάθος*1520 ύψος |
| 18 |
Απαίτηση ισχύος |
|
220v/50hz |
相关文件:
安装说明
相关产品目录
Υποστήριξη και Υπηρεσίες:
Τεχνική υποστήριξη
Εγκατάσταση
Εκπαίδευση
Συντήρηση
Αντιμετώπιση προβλημάτων
Αναβάθμιση λογισμικού
Συσκευασία και Αποστολή:
Ξύλινη θήκη υποκαπνισμού δια θαλάσσης ή αεροπορικώς
Συχνές Ερωτήσεις:
Ε: Είστε έμπορος ή κατασκευαστής;
Α: Εμείς, η Guanglijin, είμαστε κατασκευαστής μηχανών CAD/CAM CNC με πάνω από 20 χρόνια εμπειρίας.
Ε: Από πού είστε;
Α: Είμαστε από το Shenzhen της Κίνας, μια από τις πιο δημιουργικές πόλεις στον κόσμο.
Ε: Παρέχετε υποστήριξη ή υπηρεσίες στο εξωτερικό;
Α: Ναι, έχουμε μια ομάδα τεχνικών που μπορούν να ταξιδέψουν στο εξωτερικό για να παρέχουν παγκόσμιες υπηρεσίες και υποστήριξη.
Ε: Αυτή η μηχανή συνοδεύεται από κάποια πιστοποίηση;
Α: Οι μηχανές μας είναι πιστοποιημένες κατά CE.
