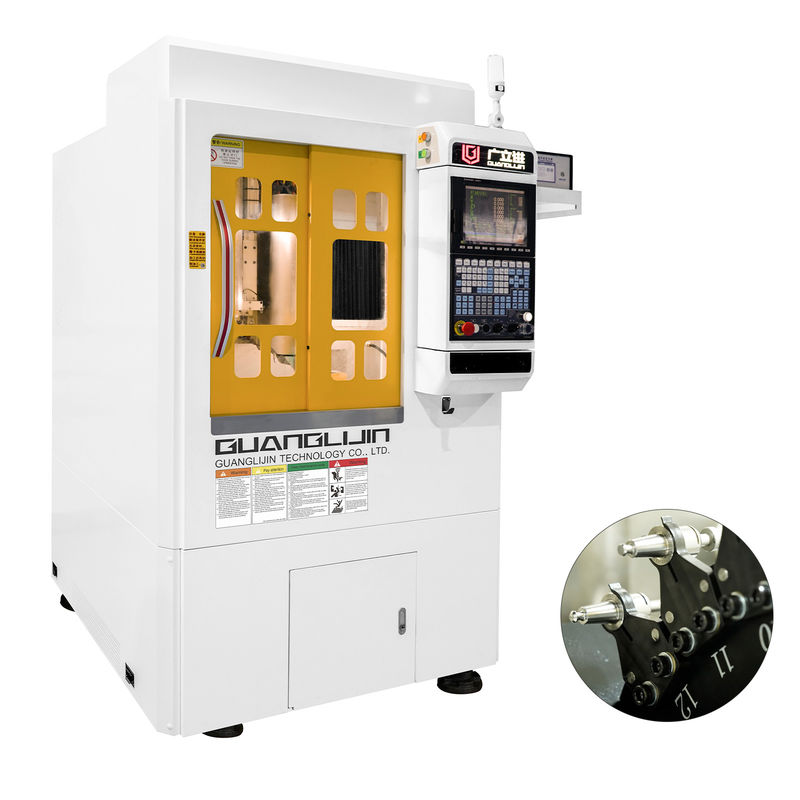

G11-550 Μηχανή σύνθετης κατεργασίας με διπλό άξονα κάθετης και οριζόντιας χάραξης και φρεζαρίσματος
Περιγραφή Προϊόντος:
Μηχανή Κατασκευής Κοσμημάτων Υψηλής Τεχνολογίας
Σχεδιασμένη για εξαιρετικά περίπλοκη και σύνθετη χειροτεχνία, αυτή η μηχανή κατασκευής κοσμημάτων premium διαθέτει μια ηλεκτρική ατράκτο υψηλής ταχύτητας και υψηλής ροπής, γνωστή για την εξαιρετικά σταθερή λειτουργία και την εξαιρετική ακρίβειά της. Αυτό το βασικό εξάρτημα εξασφαλίζει τόσο ισχυρή ισχύ όσο και ακρίβεια επιπέδου μικρομέτρων κατά την επεξεργασία.
Ο εξοπλισμός υποστηρίζει 7-αξονική ταυτόχρονη κίνηση, ενσωματωμένη με αυτόματο αλλαγέα εργαλείων διπλού αποθηκευτήρα εργαλείων και δυνατότητες ταυτόχρονης χάραξης/φρεζαρίσματος πολλαπλών γωνιών. Αυτή η συνέργεια επιτρέπει την εξαιρετικά ευέλικτη, αποτελεσματική και ολοκληρωμένη τρισδιάστατη μηχανική κατεργασία εξελιγμένων δομών, επεκτείνοντας σημαντικά τις δυνατότητες σχεδιασμού.
Με την υποστήριξη του Guanglijin Intelligent Programming Software, το σύστημα ξεκλειδώνει απεριόριστες δυνατότητες για καλλιτεχνική έκφραση και τεχνική καινοτομία στην παραγωγή κοσμημάτων. Ως η απόλυτη πλατφόρμα κατασκευής για όσους επιδιώκουν κορυφαία ποιότητα και πρωτοποριακά σχέδια, επαναπροσδιορίζει τα όρια της κατασκευής κοσμημάτων ακριβείας.
Τεχνικές Παράμετροι:
| Αρ. |
Είδος |
Λεπτομέρειες |
| 1 |
Μειωτήρας άξονα Β |
Alpha, Γερμανία |
Ονομαστική ροπή 12,7 Nm, στιγμιαία μέγιστη ροπή 44,6 Nm,
ονομαστική ταχύτητα 300 rpm, μέγιστη ταχύτητα 600 rpm |
| 2 |
Κινητήρας άξονα C |
|
Ταχύτητα 2500 rpm ονομαστική ροπή 15 Nm |
| 3 |
Μειωτήρας άξονα W |
Alpha, Γερμανία |
Ονομαστική ροπή 88,9 Nm, στιγμιαία μέγιστη ροπή 312 Nm,
ονομαστική ταχύτητα 43 rpm, μέγιστη ταχύτητα 85 rpm |
| 4 |
Άξονας Z2 |
Rexroth, Γερμανία |
Επαναληψιμότητα: +/-0,003mm |
| 5 |
8ος άξονας |
οριζόντια άτρακτος |
Υποδοχή εργαλείου ISO10 |
| 6 |
9ος άξονας |
κάθετη άτρακτος |
Υποδοχή εργαλείου ISO20 |
| 7 |
Εξαρτήματα μετάδοσης |
Rexroth, Γερμανία |
Επαναληψιμότητα: +/-0,005mm |
| 8 |
Λειτουργία |
Σύστημα SYNTEC |
Οθόνη 220MB-10,4 ιντσών, κουτί λειτουργίας,
μέγιστη επέκταση 600mm σε πλάτος στην αριστερή πλευρά |
| 9 |
Σερβοκινητήρας |
|
200w/400w/750w |
| 10 |
Κάθετη άτρακτος |
ηλεκτρική |
3,7kw, μέγιστη ταχύτητα 40000 rpm ψύξη νερού με συναγερμό ροής |
| 11 |
Οριζόντια άτρακτος |
ηλεκτρική |
2,5kw, μέγιστη ταχύτητα 60000 rpm ψύξη νερού με συναγερμό ροής |
| 12 |
Αποθηκευτήρας εργαλείων |
σερβο-κίνησης |
10 εργαλεία για κάθετη άτρακτο
7 εργαλεία για οριζόντια άτρακτο |
| 13 |
Υποδοχή εργαλείου |
|
ISO 20 |
| 14 |
Τσοκ συλλογής |
|
ER-16, ER-11 |
| 15 |
Λίπανση |
|
Χρονισμένη αυτόματη λίπανση |
| 16 |
Επίπεδο εργασίας |
|
+/-0,005mm |
| 17 |
Διαδρομή άξονα Χ |
|
500mm |
| 18 |
Διαδρομή άξονα Υ |
|
130mm |
| 19 |
Διαδρομή άξονα Z1 |
|
190mm |
| 20 |
Διαδρομή άξονα Z2 |
|
140mm |
| 21 |
Βάρος σώματος |
|
2,0 τόνοι |
| 22 |
Μπροστινή πόρτα |
|
συρόμενη πόρτα |
| 23 |
Διάταξη (mm) |
κύριο σώμα |
1150 πλάτος*1130 βάθος*2100 ύψος |
| 24 |
Απαίτηση ισχύος |
τριφασική |
380v/50hz |
Υποστήριξη και Υπηρεσίες:
Τεχνική υποστήριξη
Εγκατάσταση
Εκπαίδευση
Συντήρηση
Αντιμετώπιση προβλημάτων
Αναβάθμιση λογισμικού
Συσκευασία και Αποστολή:
Ξύλινη θήκη υποκαπνισμού δια θαλάσσης ή αεροπορικώς
Συχνές Ερωτήσεις:
Ε: Είστε έμπορος ή κατασκευαστής;
Α: Εμείς, η Guanglijin, είμαστε κατασκευαστές μηχανών CAD/CAM CNC με πάνω από 20 χρόνια εμπειρίας.
Ε: Από πού είστε;
Α: Είμαστε από το Shenzhen της Κίνας, μια από τις πιο δημιουργικές πόλεις στον κόσμο.
Ε: Παρέχετε υποστήριξη ή υπηρεσία στο εξωτερικό;
Α: Ναι, έχουμε μια ομάδα τεχνικών που μπορούν να ταξιδέψουν στο εξωτερικό για να παρέχουν παγκόσμια εξυπηρέτηση και υποστήριξη.
Ε: Αυτή η μηχανή διαθέτει κάποια πιστοποίηση;
Α: Οι μηχανές μας είναι πιστοποιημένες κατά CE.
